Secador com placa de alimentação contínua

Secador com placa de alimentação contínua

Descrição:

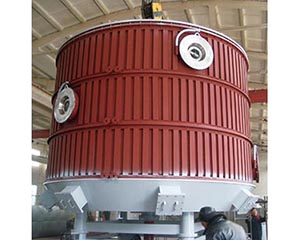

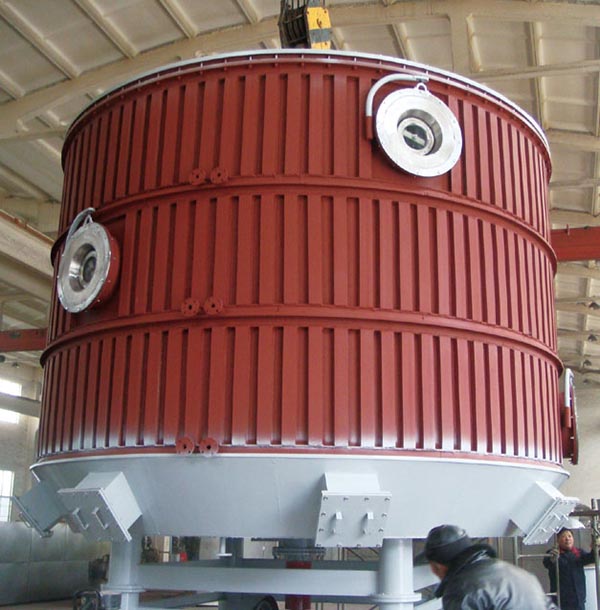

O secador com placa de alimentação contínua série PLG é um equipamento de secagem altamente eficiente e eficaz. A estrutura compacta do secador de placa não só economiza espaço em suas instalações, mas também ajuda a facilitar o processo de secagem através da sua distribuição de calor elevada com consumo mínimo de energia. Ele é muitas vezes encontrado em instalações de produção de indústrias química, farmacêutica, agroquímica e empresas de alimentos.

O dispositivo de secagem vem em três tipos: tipo de pressão normal, tipo fechado e o tipo à vácuo. As peças de contato, tubos de vapor, o eixo principal do corpo máquina podem ser feitos a partir de aço carbono e aço inoxidável. Com uma área de secagem de 4-180 m2, a unidade de secagem tem uma capacidade significativamente grande. Produzimos também vários dispositivos auxiliares que podem ser adicionados para tornar a máquina melhor capacitada para outras aplicações.

Processo

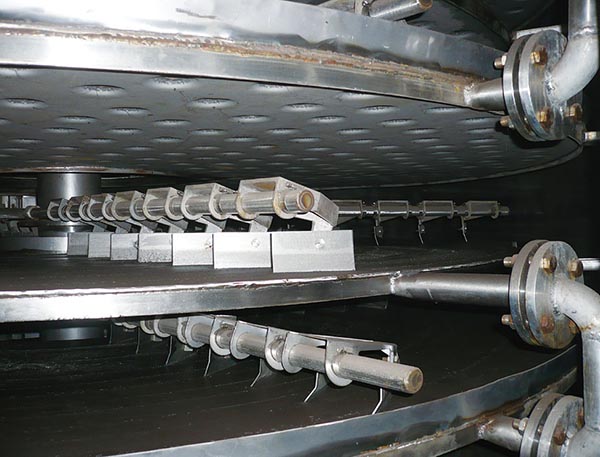

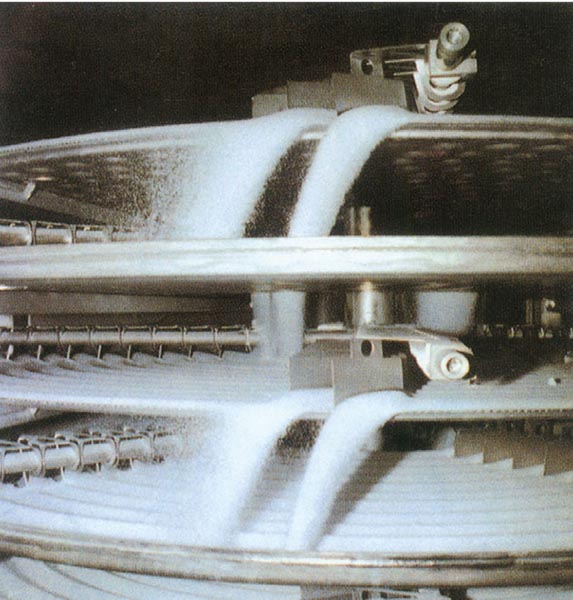

O secador industrial com placa de alimentação contínua funciona através da alimentação do material para a camada superior de secagem onde a mistura vai ser agitada por grades em um braço giratório e calor irá ser aplicado. O material flui através de superfície da placa de secagem de material ao longo da estrutura helicoidal. Material na borda exterior da placa desce na a placa de secagem na parte inferior. Depois ele é movido para dentro e desce um orifício central para a pequena placa sobre a próxima camada. A placa alterna entre grande e pequeno a medida que o material cai na parte inferior, de modo a misturar adequadamente o material à medida que vai secando.

O secador industrial contínuo utiliza vapor saturado, água quente ou óleo de condução para transferir calor para a câmara de secagem. Toda a humidade evaporada do material é descarregada por vácuo e enviada através de uma porta de escape na tampa superior. A qualidade do dispositivo de secagem pode ser aumentada pela adição de dispositivos complementares tais como um aquecedor com aletas, condensador (para recuperação de solventes), saco filtro de pó, ventilador de sucção, etc.

Características:
1. Controle simples, ampla aplicação
a) Regulando a espessura de materiais, velocidade de rotação do eixo principal, número de braço de grade, tipo e tamanho de grade, o usuário pode alcançar um efeito de secagem ideal.
b) Cada camada de placa de secagem pode ser alimentada com água quente ou fria para aquecer ou arrefecer os materiais com precisão e facilidade.
c) O tempo de operação pode ser ajustado com precisão para receber o produto final desejado.
d) Sentido único do fluxo de materiais sem retorno flui e mistura secagem uniforme, qualidade constante sem a necessidade de uma nova mistura.
2. Operação fácil
a) Inicialização e desligamento do secador placa contínua é fácil.
b) Depois de alimentação material for parada, o material dentro de secador pode ser descarregado totalmente por grades.
c)A limpeza cuidadosa é possível através da janela de visualização em grande escala.
3. Baixo consumo de energia
a) A baixa velocidade do eixo principal e a baixa quantidade de manuseio de materiais em qualquer momento, leva a um baixo nível e consumo de energia.
b) Alta eficiência de aquecimento.
4. Excelente condições de funcionamento
a)Tipo de pressão normal: fluxo de ar mínimo dentro do secador de placas evita que o pó que se forma no final do processo de subir através das camadas e fugas a partir do topo do dispositivo.
b) Tipo fechado: equipado com um dispositivo de recuperação de solventes que pode recuperar gases transportadores de solventes orgânicos. O dispositivo tem uma alta taxa de recuperação, e o nitrogénio pode ser usado como um gás transportador de humidade em circulação fechado para materiais sujeitos a queima, explosão e de oxidação, bem como vapores tóxicos.
c) Tipo vácuo: se o secador placa está operando em um estado de vácuo, é particularmente adequado para a secagem de materiais sensíveis ao calor.
5. Fácil instalação e ocupação de pequeno espaço
a) Como o secador é fornecido completo, é bastante fácil de instalar e configurar no local.
b) As placas de secagem são arranjadas e instaladas verticalmente, ocupando assim uma pequena área mantendo mesmo assim uma ampla capacidade de trabalho.

Aplicação
1. Produtos químicos orgânicos
Resina de PVC, resina de politetrafluoroetileno, ácido fumárico, antraquinona, nitro antraquinona, p-aminofenol, melamina, ácido cianúrico, ácido sulfanílico, antioxidante 168, antioxidante 1010, naftol AS, estearato, anilina, nitrobenzeno, dipentaeritritol, parafina clorada, formiato de cálcio, trietilenodiamina, sulfinato de benzeno, ácido isoftálico, dimetil cinco sódio, ureia enxofre, corantes solúveis em óleo nigrosina, tintura preta e outras matérias-primas químicas orgânicos e intermediários.
2. Produtos químicos inorgânicos
Carbonato de cálcio precipitado, carbonato de cálcio, carbonato de cálcio ultra-fino nano-escala, carbonato de magnésio, hidróxido de alumínio, carbonato de estrôncio, carbonato de bário, sulfato de sódio, carbonato de potássio, litopona, hidrossulfito de sódio, sulfato de bário, sulfato de potássio, catalisador de microesferas, hidróxido de magnésio, sulfato de cobre, sulfato de níquel, níquel de amina do ácido, molibdato de sódio, cloreto de sódio, cloreto de potássio, criolita, óxido de ferro vermelho, hidróxido de lítio, hidróxido de níquel, hidróxido de zircónio, fosfato de cálcio, enxofre e assim por diante.
3. Indústria de medicamento e alimentação
toxinas ampicilina, L-fenilglicina e intermediários, cefotaxima, ceftriaxona, dipirona, cimetidina, vitamina B12, vitamina C, benzeno, sal farmacêutico, hidróxido de alumínio farmacêutico, cafeína, chá, extrato de flor, ginkgo biloba, chocolate em pó, amido, gérmen de milho e outras matérias-primas e intermediários farmacêuticos.
4. Alimentos e fertilizantes
Carbonato de potássio, fertilizantes de potássio biológico, alimentos proteicos, clortetraciclina alimentar, micélio, farelo, destiladores, grãos, sementes, herbicidas, celulose, fosfato de hidrogénio de cálcio alimentar.

Especificações técnicas
1. Placa de secagem
(1) Pressão de design: 0.4MPa
(2) Pressão máxima de trabalho: <0.4MPa
(3) Aquecimento médio : água quente, óleo térmico; usa água quente para aquecimento quando a temperatura de secagem é inferior a 100 ℃, usa vapor para aquecimento quando a sua temperatura é de 100℃-150℃, usa óleo térmico para aquecimento quando a temperatura é maior que 150℃.
2. Sistema de transferência de material
Velocidade de rotação: 1-10rpm/min, eletromagnética ou de frequência variável. Suporte de inclinação: 2-8 suportes de inclinação são fixados no eixo em cada placa de secagem.
Suporte de inclinação: ligada ao suporte de inclinação, ele tem várias formas de entrar em contato com placa de secagem.
Rolo: equipada com rolo pode aumentar a transferência de calor e processo de secagem.
3. Invólucro
Existem três tipos: tipo comum, de vedação e tipo a vácuo.
Tipo comum: coluna cilíndrica ou octogonal, tem estrutura integral e estrutura de divisão. O tubo principal do meio de aquecimento pode ser instalado dentro ou fora do invólucro. O tubo principal do meio de aquecimento pode ser instalado dentro ou fora do invólucro.
Tipo de vedação: invólucro cilíndrico, ele pode suportar uma pressão interna de 5Kpa. O tubo principal do meio de aquecimento pode ser instalado dentro ou fora do invólucro.
Tipo a vácuo: invólucro cilíndrico, o seu design de pressão é de -0.1Mpa. O tubo principal do meio de aquecimento está instalado dentro do invólucro.
4. Aquecedor de ar
Normalmente usado no caso de uma grande quantidade de evaporação para melhorar a eficiência de secagem.

Parâmetros técnicos:
Espaço Diâmetro (mm) Altura (mm) Área de secagem (m2 ) Potência (KW)
1200/4 Φ1865 2877 3.3 1.1
1200/6 3297 4.9
1200/8 3717 6.6 1.5
1200/10 4137 8.2
1200/12 4557 9.9 2.2
1500/6 Φ2166 3327 8.0
1500/8 3747 10.7
1500/10 4167 13.4
1500/12 4587 16.1 3
1500/14 5007 18.8
1500/16 5427 21.5
2200/6 Φ2820 3781 18.5
2200/8 4201 24.6
2200/10 4621 30.8 4
2200/12 5041 36.9
2200/14 5461 43.1 5.5
2200/16 5881 49.3
2200/18 6301 55.4 7.5
2200/20 6721 61.6
2200/22 7141 67.7 11
2200/24 7561 73.9
2200/26 7981 80.0
2500/6 Φ3115 3981 26.3 4
2500/8 4401 35
2500/10 4821 43.8 5.5
2500/12 5241 52.5
2500/14 5661 61.3 7.5
2500/16 6081 70.0
2500/18 6501 78.8 11
2500/20 6921 87.5
2500/22 7341 96.3
2500/24 7761 105 15
2500/26 8181 113.8
3000/8 Φ3768 5143 48 11
3000/10 5643 60
3000/12 6143 72
3000/14 6643 84
3000/16 7143 96
3000/18 7643 108 15
3000/20 8293 120
3000/22 8793 132 18.5
3000/24 9293 144
3000/26 9793 56
3000/28 10293 168

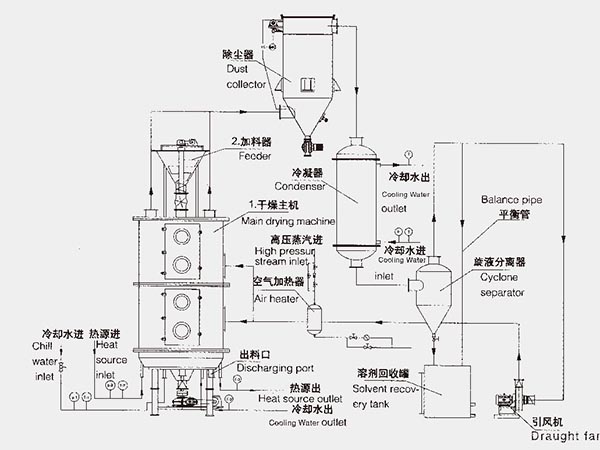

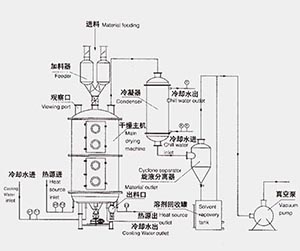

Fluxograma

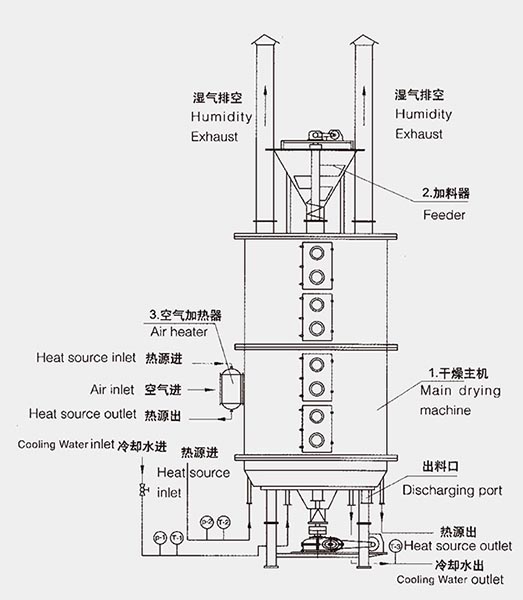

  • Observações: para aumentar a eficiência de secagem, um aquecedor de ar é normalmente aplicado para alta capacidade de evaporação

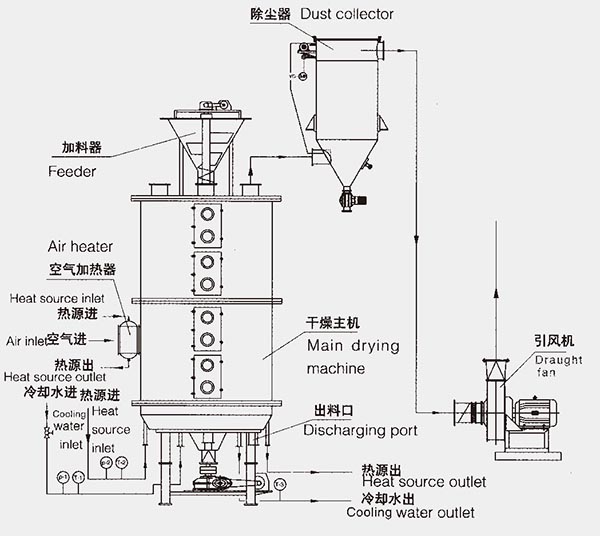

  • Aplicável para secagem de material com requisitos de recuperação de pó ou o pó é tóxico.

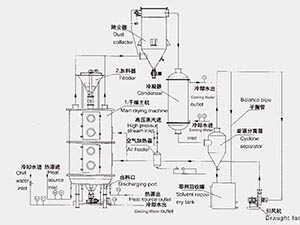

  • Aplicável para processo de secagem com recuperação de solventes ou sem vazamento de gás evaporado.

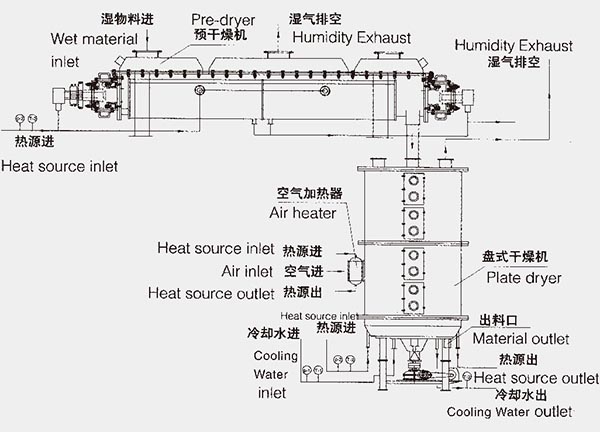

  • Aplicável para secagem de cola ou material semelhante a pasta.

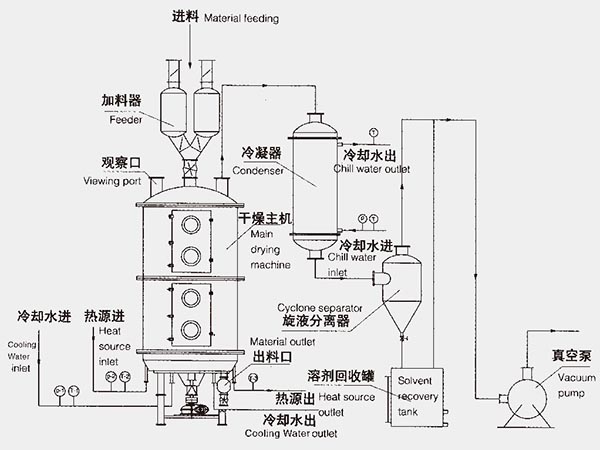

  • Aplicável para secagem de material sensível ao calor.
