Máquina de secagem por evaporação instantânea

Máquina de secagem por evaporação instantânea

A máquina de secagem por evaporação instantânea é um equipamento novo e de alta eficiência de secagem de fluidos, a qual é pesquisada e desenvolvida com o propósito de reposição de baixa eficiência e alto consumo estático utilizado anteriormente. Nós temos usado as características de secagem de fluidos comuns como a secagem à vapor, processo de desenvolvimento e criamos uma máquina de secagem de evaporação instantânea a qual é muito mais avançada.

Princípio de operação da máquina de secagem por evaporação instantânea

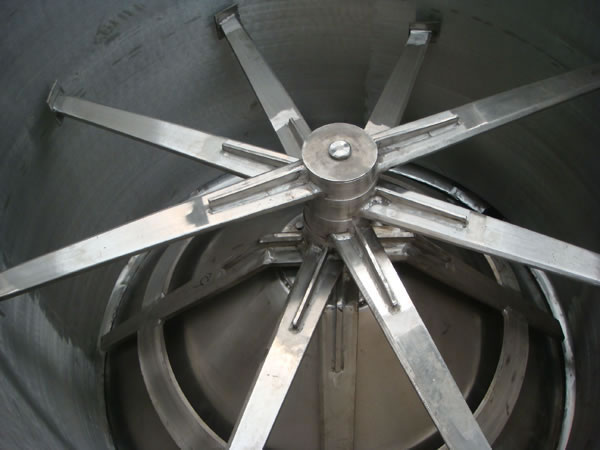

O ar quente entra na câmara de mistura, esmagamento e secagem a partir do fundo da máquina de secagem por evaporação instantânea em alta velocidade. Ela exerce um forte processo de corte, sopro, flutuação e efeito de rotação aos materiais. Assim, a matéria prima é granulada através de centrifugação, corte, impacto e um efeito de fricção, isso aumenta o processo de troca de calor. No fundo da máquina de secagem por evaporação instantânea, o amplo grânulo úmido é então esmagado sob a ação de um misturador. Quando o grânulo pequeno com menos umidade é elevado por um vapor de ar giratório, a secagem é então finalizada. Esse processo bi-fásico permite uma ampla e rápida capacidade de secagem.

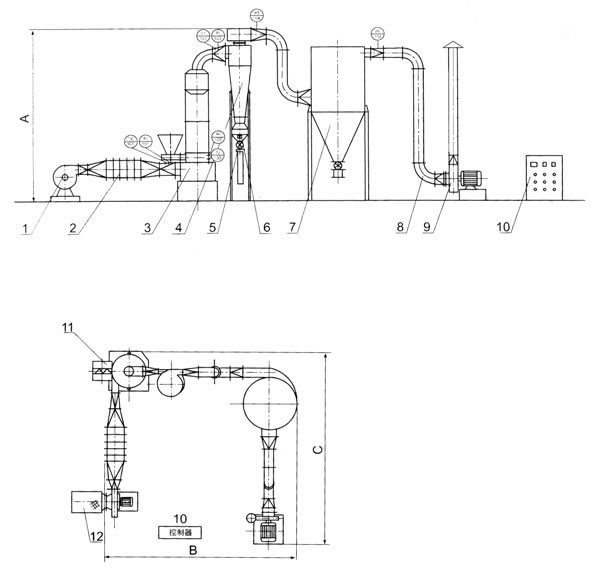

Esboço de posicionamento

Tipo (A) Altura (mm) (B) Comprimento (mm) (C ) Largura (mm)
XSG4 4600 5500 5000
XSG6 5500 6550 6000
XSG8 6000 7100 5600
XSG10 6500 8200 6700
XSG12 7000 8900 7000
XSG14 7800 10500 8500
XSG16 8500 14500 11000

Parâmetros técnicos da máquina de secagem por evaporação instantânea

Modelo de item Diâmetro interno da máquina principal (mm) Volume de manipulação de ar (m3/h) Capacidade evaporada (Kg/h) Energia equipada (kW) Altura máxima (m) Área de cobertura (m2)
XSG4 400 1600-2500 40-60 25 4.6 19
XSG6 600 4000-5500 80-120 37 5.5 26
XSG8 800 6000-7500 150-240 48 6 34
XSG10 1000 10000-12000 250-400 75 6.5 45
XSG12 1200 15500-18000 450-610 85 7.5 58
XSG14 1400 20000-24000 650-750 98 8 76
XSG16 1600 25000-30000 800-1000 135 8.5 110

Nota
1. O valor evaporado da umidade é calculado quando a temperatura de entrada for 200℃ e a temperatura de saída for de 80℃.
2. Modelos customizados da máquina de secagem por evaporação instantânea também se encontram disponíveis.
3. A área ocupada irá variar baseada em diferentes ambientes.

Amostra seca

Categoria Matérias-prima Conteúdo inicial de água Conteúdo final de água
(%) (%)
Aba inorgânica Harlsalz Estearato de bário 40 0.5
Estearato de zinco 40 0.5
Estearato de alumínio 45 2
Estearato de cálcio 40 2.5
Estearato de magnésio 45 5
Carbonato Carbonato de manganês 20 1
Carbonato de cério 31 17 (inclui água cristalizada)
Carbonato de zinco 80 0.5
Carbonato de cálcio 30 0.2
Óxido Zirconia 80 1
Óxido de ferro vermelho 60 1
Óxido de zinco 60 1
Clorato Hidróxido de alumínio 55 1
Cloreto cuproso 45 1
Sulfato Dióxido de sódio isocianurato 25 1
Sulfato de cálcio 35 3
Pirossulfito de sódio 20 0.2
Outro Sílica 85 0.5
Sulfato de chumbo 25 0.5
Metasilicato de sódio 47.5 42.4
Matérias primas químicas inorgânicas Acetato de fentina 25 1
Ailina acetoacetil 15 0.2
Pó de branquamento de alto teste 35-40 3
Agro-químicos Padan 20 1
Monosultap 20 1
ABamectina 80 15
Pyridaben 25 0.5
Paclobutrazol 26 1
Metomil 15 2
Quizalofope-p-etil 58 1
Mancozebe 30 1
Triciclazol 28 1
Atrazine 40 1
Pigmento corante Azul rápido 35 0.5
Amarelo reativo 60 3
Bordeaux sulfúrico 60 3
Amarelo básico 40 0.3
Preto Din 45 1
Azul sulfúrico 60 3
Amarelo de cromo de chumbo 40 0.1
Catalisador Catalisador 50 1
Tipo de peneira molecular 24 2
Acelerador de borracha 20-30 0.3
Farmacêutico Guanosina 40 1
Núcleotídeo, pó de levedura vita 40 6
Monensina 30 3

Características da máquina de secagem por evaporação instantânea
1. Há diversos tipos de equipamento de alimentação disponíveis para escolha para uso em alimentção contínua ou estática.
2. No fundo da máquina de secagem por evaporação instantânea, a matéria prima não entra em contato com a superfície de aquecimento diretamente, assim, os processos de carbonização ou mudança de coloração são evitados.
3. Há o equipamento de pressão de ar e equipamento de resfriamento de eixo, assim a vida útil do maquinário se torna extendida.
4. Equipamento especial é empregado para aumentar a quantidade de ar quente.
5. Existem peças de rotação de fluxo dentro da câmara de secagem da máquina de secagem por evaporação instantânea. Elas são utilizadas para controlar a umidade e granulação da matéria prima.
6. Alta eficiência é atingida devido à velocidade da circulação dentro da câmara de secagem.

Fluxograma de processos

1. Ventilador
2. Radiador do vapor
3. Máquina principal
4. Separador ciclone
5. Válvula de descarga
6. Martelo pneumático
7. Espanador de inflagem
8. Sistema de tubulação
9. Ventilador
10. Gabinete de controle
11. Alimentador
12. Filtro de ar
